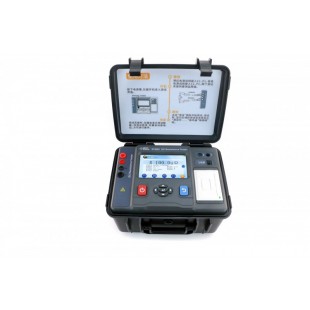

点击图片查看原图简介：ST4203直流电阻测试仪又名变压器直流电阻测试仪、直流电阻快速测试仪、接地导通测试仪，采用微处理机技术，四线法测试，安全精密可靠。主要用于测量变压器绕组的电阻、互感器绕阻电阻、接地引下线导通测试、电缆的导线电阻、开关、接插件、继电器的接触电阻、线圈、电动机、以及设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间联结电阻测试。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。
技术规格
|
功 能 |
主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电缆的导线电阻，开关、接插件、继电器的接触电阻、线圈、电动机、变压器绕组的电阻以及金属铆接电阻，金属构件之间联结电阻测试，低值电阻测试，接触电阻测试等。 |
|
试品类型 |
可选Cu、Al、Fe、Au、Ag材质 |
|
电阻量程 |
10.0uΩ-1000.0KΩ |
|
分 辨 率 |
0.1 uΩ |
|
精 度 |
±0.2%FS |
|
检测方法 |
四线法测试 |
|
测试电流 |
20A、10A、2A、0.2A、20mA、2mA、1mA |
|
最大短路电流 |
20A |
|
温度检测 |
温度探头 |
|
温度折算 |
有，温度换算，可折算75℃测量结果 |
|
警报设置功能 |
有 |
|
过载保护 |
有 |
|
自动放电 |
有、液晶显示提醒 |
|
电 源 |
内置：14.6V 10000mAh可充磷酸铁锂电池 |
|
充电功能 |
有 14.6V/3A |
|
显示模式 |
有，滑动可调，适合昏暗场所使用 |
|
显示模式 |
5寸触摸（854dots×480dots）全彩LCD显示 |
|
触屏操作 |
是 |
|
LCD尺寸 |
长宽：108 mm×65mm |
|
仪表尺寸 |
长宽高：277.2mm×227.5mm×153mm |
|
测试线长 |
5米，红色、黑色各1条 |
|
云服务 |
安卓APP、上位机 |
|
打 印 机 |
仪器面板嵌有打印机，按打印键打印测试结果 |
|
USB接口 |
具有USB接口 |
|
通 讯 线 |
USB通讯线1条 |
|
数据存储 |
800组 |
|
数据传输 |
USB、蓝牙 |
|
数据查阅 |
有数据查阅功能 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
电池电压 |
电池电量实时显示，提示电池电压低时需要及时充电 |
|
自动关机 |
仪表无操作约15分钟后关机 |
|
功 耗 |
待机: 约230mA (20%亮度) 测量：27W Max |
|
质 量 |
仪表：2300g(含电池) 测试线：850g |
|
工作温湿度 |
-10℃～50℃；70%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
绝缘电阻 |
10MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61010-4-3，无线频率电磁场≤1V/m |
|
适合安规 |
IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
